फोल्डेबल स्मार्टफोन्सची जागतिक शिपमेंट वाढत असताना,फोल्ड सीरीज एलसीडी स्क्रीनग्राहक इलेक्ट्रॉनिक्स आफ्टरमार्केटमधील सर्वात तांत्रिकदृष्ट्या मागणी असलेला विभाग बनला आहे. पारंपारिक फ्लॅट-पॅनल डिस्प्लेसाठी प्रमाणित प्रक्रियेच्या विपरीत, लवचिक स्क्रीन भौतिक संरचना, विद्युत वैशिष्ट्ये आणि अपयश मोडमध्ये अद्वितीय आव्हाने सादर करतात, ज्यासाठी चाचणी, ग्रेडिंग आणि नूतनीकरणात विशेष क्षमता आवश्यक असतात.
IDC डेटानुसार, 2025 मध्ये जागतिक फोल्डेबल स्मार्टफोनची शिपमेंट 22 दशलक्ष युनिट्सपेक्षा जास्त झाली, एकत्रित स्थापित बेस 50 दशलक्ष युनिट्सच्या पुढे गेला. सॅमसंगकडे या मार्केटचा अंदाजे 65% हिस्सा आहे, ज्यामुळे त्याची फोल्ड सीरीज फोल्ड सीरीज एलसीडी स्क्रीन्सच्या दुरुस्तीच्या मागणीचा सर्वात मोठा स्त्रोत बनली आहे. फोल्ड करण्यायोग्य उपकरणांवर वापरल्याच्या १२ महिन्यांच्या आत 7-9% स्क्रीन-संबंधित अयशस्वी होण्याचा दर इंडस्ट्री रिसर्च दर्शवतो, जो पारंपारिक फ्लॅगशिप बार-प्रकार फोनसाठी 3-5% दरापेक्षा लक्षणीय आहे. बिजागर-क्षेत्र फ्लेक्स केबल फ्रॅक्चर, लवचिक सब्सट्रेट डिलेमिनेशन आणि टच सेन्सर फेल्युअर रँक शीर्ष तीन अपयश मोड म्हणून. नवीन फोल्ड करण्यायोग्य स्क्रीन असेंब्लीसाठी अधिकृत रिप्लेसमेंट खर्च साधारणपणे 200 ते 400 पर्यंत असतो, 5-10 व्यावसायिक दिवसांच्या प्रतीक्षा कालावधीसह. या वास्तविकतेने फोल्ड सीरीज एलसीडी स्क्रीन्ससाठी व्यावसायिक पुनर्प्राप्ती आणि नूतनीकरण चॅनेलच्या परिपक्वताला गती दिली आहे.
खालील तक्ता सध्या आफ्टरमार्केटमध्ये उपलब्ध असलेल्या फोल्ड सीरीज एलसीडी स्क्रीनसाठी मॉडेल आयडेंटिफायर आणि प्रमुख तांत्रिक वैशिष्ट्ये सादर करते:

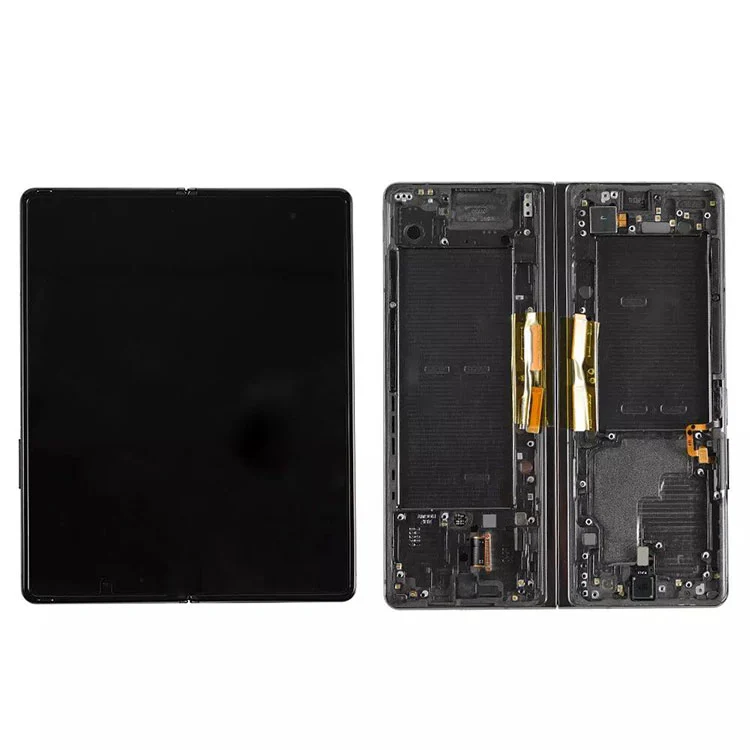

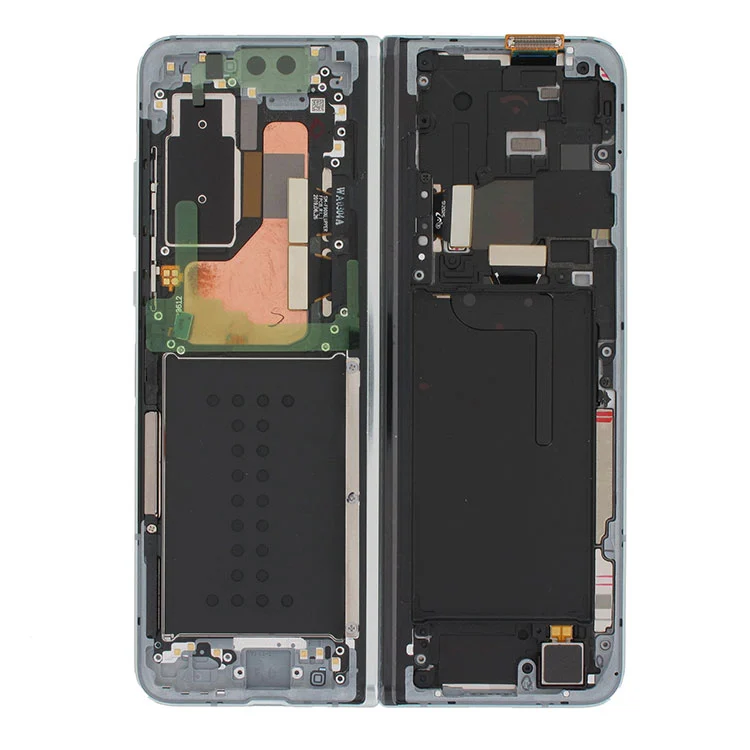

| उत्पादन मॉडेल | सुसंगत डिव्हाइस | पॅनेल प्रकार | मुख्य प्रदर्शन आकार | ठराव | रीफ्रेश दर | ड्रायव्हर आयसी |
|---|---|---|---|---|---|---|
| फोल्ड 6 एलसीडी | Galaxy Z Fold6 | डायनॅमिक AMOLED 2X | ७.६" | 2160×1856 | 120Hz | S6SY761X |
| फोल्ड 5 एलसीडी | Galaxy Z Fold5 | डायनॅमिक AMOLED 2X | ७.६" | २१७६×१८१२ | 120Hz | S6SY761 |
| फोल्ड 4 एलसीडी | Galaxy Z Fold4 | डायनॅमिक AMOLED 2X | ७.६" | २१७६×१८१२ | 120Hz | S6SY760 |
| फोल्ड 3 एलसीडी | Galaxy Z Fold3 | डायनॅमिक AMOLED | ७.६" | 2208×1768 | 120Hz | S6SY759 |
| फोल्ड 2 एलसीडी | Galaxy Z Fold2 | डायनॅमिक AMOLED | ७.४" | 2213×1689 | 120Hz | S6SY758 |
| एलसीडी फोल्ड करा | Galaxy Fold (1st Gen) | डायनॅमिक AMOLED | ७.३" | २१५२×१५३६ | 60Hz | S6SY757 |
सुसंगतता टीप:कनेक्टर पिनआउट्स आणि फ्लेक्स केबल असाइनमेंट पिढ्यानपिढ्या भिन्न असतात. क्रॉस-जनरेशन रिप्लेसमेंट समर्थित नाही.
अभियांत्रिकीच्या दृष्टीकोनातून, मध्ये अपयशफोल्ड सीरीज एलसीडी स्क्रीनयादृच्छिक वितरणाऐवजी ओळखण्यायोग्य भौतिक नमुन्यांचे अनुसरण करा.
बिजागर-क्षेत्र मेटल ट्रेस थकवा फ्रॅक्चर
लवचिक OLED पॅनेलच्या खाली मल्टी-लेयर मेटल ट्रेस (डेटा लाइन्स, स्कॅन लाइन्स, पॉवर लाइन्स) वारंवार फोल्डिंग दरम्यान चक्रीय वाकणारा ताण अनुभवतात. प्रयोगशाळेतील डेटा दर्शवितो की सॅमसंगने या डिस्प्लेला 200,000 पट रेट केले असताना, बिजागर सहनशीलता आणि धूळ प्रवेशासह वास्तविक-जागतिक वापर 80,000-100,000 चक्रांनंतर काही नमुन्यांमध्ये सूक्ष्म क्रॅक तयार करतात. इलेक्ट्रिकल चाचणी एक किंवा अधिक उभ्या रेषा (उज्ज्वल किंवा गडद) प्रकट करते, जे उघडे किंवा शॉर्ट सर्किट दर्शवते. हा बिघाड प्रकार अचूक बाँडिंग उपकरणाद्वारे, 100x मॅग्निफिकेशन अंतर्गत फ्रॅक्चर पॉइंट शोधणे आणि थर्मोकंप्रेशन बाँडिंगसह ॲनिसोट्रॉपिक कंडक्टिव्ह फिल्म (ACF) वापरून इलेक्ट्रिकल कनेक्शन पुन्हा स्थापित करणे याद्वारे संबोधित केले जाऊ शकते.
लवचिक सब्सट्रेट डिलेमिनेशन परिणामी स्पर्श तोटा
फोल्डेबल डिस्प्लेवरील टच सेन्सर लेयर सामान्यत: सिल्व्हर नॅनोवायर किंवा लवचिक पॉलिमाइड सब्सट्रेटवर लेपित केलेल्या धातूच्या जाळीचा वापर करते. प्रदीर्घ फोल्डिंगमुळे सब्सट्रेट आणि कव्हर ग्लास ऑप्टिकल ॲडेसिव्ह लेयर दरम्यान स्थानिक विभक्त होऊ शकते, परिणामी टच सिग्नलमध्ये व्यत्यय येतो. वैशिष्ट्यपूर्ण लक्षण म्हणजे डिस्प्लेच्या मध्यभागी 2-3cm रुंद बँड असून त्याला स्पर्श प्रतिसाद नाही. यासाठी व्हॅक्यूम बाँडिंग उपकरणांसह हाय-ट्रांसमिटन्स ऑप्टिकल ॲडेसिव्ह वापरून क्लीनरूम वातावरणाची स्वच्छता आणि पुन्हा लॅमिनेशन आवश्यक आहे. 12-15% पेक्षा कमी दुरुस्ती सुविधा या समस्येचे सातत्याने निराकरण करू शकतात.
ड्रायव्हर IC किंवा फ्लेक्स केबल पूर्ण बिघाड
काही फोल्ड सीरीज एलसीडी स्क्रीन फिजिकल रीतीने खराब झालेले दिसतात परंतु डिस्प्ले आउटपुट दाखवत नाहीत. फॉल्ट आयसोलेशन चाचणी सामान्यत: एकतर अयशस्वी ड्रायव्हर IC किंवा बिजागर क्षेत्रातून चालणारी तुटलेली लांब फ्लेक्स केबल ओळखते, जी सिग्नल मार्गातील यांत्रिक कमकुवत बिंदू दर्शवते. डायग्नोस्टिक बोर्ड वापरून दोषपूर्ण सेगमेंट शोधल्यानंतर, फ्लेक्स केबल बदलली जाऊ शकते किंवा ड्रायव्हर IC रीबॉल केला जाऊ शकतो. या दुरुस्ती प्रकाराची तीन प्रमुख अपयश श्रेणींमध्ये सर्वात कमी किंमत आहे, यश दर 85% पेक्षा जास्त आहे.
पाच-स्तरीय ग्रेडिंग मानक
प्रोफेशनल रिकव्हरी ऑपरेशन्सने फोल्ड सीरीज एलसीडी स्क्रीन्सवर प्रक्रिया करण्यासाठी एक परिष्कृत ग्रेडिंग सिस्टम स्थापित केली आहे:
| ग्रेड | व्याख्या | इलेक्ट्रिकल चाचणी मानक | स्वभाव मार्ग |
|---|---|---|---|
| A | पूर्ण-फंक्शन चांगले युनिट | संपूर्ण क्षेत्रामध्ये स्पर्श विचलन <1.5 मिमी, ब्राइटनेस एकसारखेपणा > 85%, कोणतेही प्रदर्शन दोष नाहीत | डायरेक्ट रीक्रिक्युलेशन |
| B | किरकोळ कॉस्मेटिक दोष | पूर्ण कार्यक्षमता, किरकोळ पोलारायझर स्क्रॅच किंवा फ्रेम घालण्याची परवानगी आहे | स्वच्छ, अवनत अभिसरण |
| C | दुरुस्ती करण्यायोग्य कार्यात्मक अपयश | फ्लेक्स फ्रॅक्चर, IC अयशस्वी किंवा ड्रायव्हर बोर्ड विसंगती, परंतु पॅनेल आणि स्पर्श स्तर अखंड | बाँडिंग/रिलेमिनेशन प्रक्रिया प्रविष्ट करा |
| D | दुरुस्ती न करण्यायोग्य कार्यात्मक अपयश | पॅनेल फ्लुइड लीकेज, OLED बर्न-इन किंवा सब्सट्रेट फिजिकल फ्रॅक्चर | घटक-स्तरीय भागांसाठी वेगळे करा |
| E | पूर्ण 报废 | अनेक स्तरांवर थ्रू-स्ट्रक्चर नुकसान | साहित्य पुनर्प्राप्ती |
वास्तविक रिकव्हरी रनमधील इंडस्ट्री डेटा दर्शवितो की गोळा केलेल्या फोल्ड सीरीज LCD स्क्रीन्समध्ये, ग्रेड A आणि B मिळून 18-22%, ग्रेड C 35-40% आणि ग्रेड D आणि E उर्वरित आहेत. निम्म्याहून अधिक अयशस्वी स्क्रीनमध्ये पुनर्वापर किंवा घटक पुनर्प्राप्ती मूल्य आहे, जे पारंपारिक फ्लॅट एलसीडीसाठी अंदाजे 30% पुनर्वापर दरापेक्षा लक्षणीय आहे.
फोल्ड सीरीज एलसीडी स्क्रीन्सच्या अचूक ग्रेडिंगसाठी समर्पित चाचणी उपकरणे मॅट्रिक्स आवश्यक आहेत:
| चाचणी श्रेणी | उपकरणे | मुख्य तपशील | चाचणी आयटम |
|---|---|---|---|
| इलेक्ट्रिकल | डिस्प्ले टेस्टर | MIPI प्रोटोकॉल समर्थन, 3.3V-5.5V समायोज्य | राखाडी स्केल, घन रंग, ग्रेडियंट नमुने |
| इलेक्ट्रिकल | चाचणी बोर्डला स्पर्श करा | 126-पॉइंट मॅट्रिक्स स्कॅन, ±0.5 मिमी अचूकता | डेड झोन डिटेक्शन, ड्रिफ्ट मापन |
| इलेक्ट्रिकल | एजिंग रॅक | 72 तास, 25°C-45°C चक्र | सुप्त अपयश स्क्रीनिंग |
| ऑप्टिकल | लाइट ट्रान्समिशन टेबल | 5000-8000 लक्स समायोज्य | द्रव गळती, क्रश नुकसान, polarizer फुगे |
| ऑप्टिकल | क्रीझ डेप्थ गेज | लेसर विस्थापन सेन्सर, ±0.01 मिमी अचूकता | भौतिक क्रीज खोलीचे मापन |
| व्हिज्युअल | सूक्ष्मदर्शक | 100-200x मोठेपणा | सोन्याचे बोट ऑक्सिडेशन, सूक्ष्म क्रॅक |
| विश्वसनीयता | तापमान/आर्द्रता चेंबर | 60°C / 90% RH | दुरुस्तीनंतर स्थिरता प्रमाणीकरण |
| विश्वसनीयता | फोल्ड टेस्टर | 15-20 चक्र/मिनिट, प्रोग्राम करण्यायोग्य कोन | बेंड लाइफ सॅम्पलिंग |
पुनर्प्राप्त सॅमसंग फोल्ड मालिका स्क्रीनचे विश्लेषण पिढ्यानपिढ्या भिन्न अपयश मोड वितरण प्रकट करते:
| स्क्रीन मॉडेल | फ्लेक्स फ्रॅक्चर | डिलेमिनेशनला स्पर्श करा | आयसी/फ्लेक्स केबल | इतर | एकूणच दुरुस्तीचा दर |
|---|---|---|---|---|---|
| फोल्ड 6 एलसीडी | ४१% | १८% | २४% | १७% | ६७% |
| फोल्ड 5 एलसीडी | ४४% | १६% | 22% | १८% | ६८% |
| फोल्ड 4 एलसीडी | ४६% | १५% | २१% | १८% | ६८% |
| फोल्ड 3 एलसीडी | ५२% | १२% | 19% | १७% | ७१% |
| फोल्ड 2 एलसीडी | ४८% | 14% | 20% | १८% | ६९% |
| एलसीडी फोल्ड करा | ३८% | 10% | 35% | १७% | ७२% |
नवीन पिढ्या फोल्ड 6 आणि फोल्ड 5 फोल्ड 3 च्या तुलनेत कमी फ्रॅक्चर दरांसह किंचित सुधारित फ्लेक्स केबल डिझाइन दर्शवितात. पहिल्या पिढीतील फोल्ड डिस्प्लेमध्ये ड्रायव्हर IC अपयश दर जास्त असतात परंतु सामान्यतः दुरुस्त करणे सोपे असते, परिणामी सर्व पिढ्यांमध्ये एकंदरीत सर्वात जास्त दुरुस्तीची क्षमता असते.
B2B वितरणामध्ये (USD प्रति युनिट, Q1 2026 मार्केट डेटा) श्रेणीनुसार Fold Series LCD स्क्रीनसाठी संदर्भ किंमत श्रेणी खालीलप्रमाणे आहेत:
| स्क्रीन मॉडेल | ग्रेड ए | ग्रेड बी | ग्रेड क (दुरुस्ती) | ग्रेड डी (भाग) |
|---|---|---|---|---|
| फोल्ड 6 एलसीडी | $165-190 | $१४०-१६० | $८५-१०५ | $35-45 |
| फोल्ड 5 एलसीडी | $110-130 | $90-110 | $५५-७० | $25-35 |
| फोल्ड 4 एलसीडी | $८०-९५ | $65-80 | $40-50 | $18-25 |
| फोल्ड 3 एलसीडी | $५५-६५ | $४५-५५ | $३०-३८ | $१२-१८ |
| फोल्ड 2 एलसीडी | $35-45 | $28-35 | $18-25 | $8-12 |
| एलसीडी फोल्ड करा | $25-32 | $18-25 | $१२-१८ | $५-८ |
किंमत टिपा:ग्रेड A युनिट्स दुरुस्ती चॅनेलसाठी योग्य आहेत ज्यांना प्रीमियम गुणवत्ता आवश्यक आहे. ग्रेड C दुरुस्त केलेले युनिट्स (पोस्ट-बॉन्डिंग किंवा पोलारायझर रिप्लेसमेंट) किंमत-संवेदनशील खरेदीदारांसाठी पूर्ण कार्यक्षमता देतात. ग्रेड डी भाग घटक-स्तरीय दुरुस्तीसाठी फ्लेक्स केबल्स, ड्रायव्हर ICs आणि पोलरायझर प्रदान करतात.
सर्व सहा साठीफोल्ड सीरीज एलसीडी स्क्रीन(फोल्ड 6 / फोल्ड 5 / फोल्ड 4 / फोल्ड 3 / फोल्ड 2 / फोल्ड एलसीडी), पूर्ण-दर्जाचा स्थिर पुरवठा यासह उपलब्ध आहे:
सर्व शिपमेंट्समध्ये डिस्प्ले टेस्टिंग, फुल-एरिया टच स्कॅनिंग आणि चाचणी रिपोर्ट्ससह व्हिज्युअल ग्रेडिंग केले जाते.
